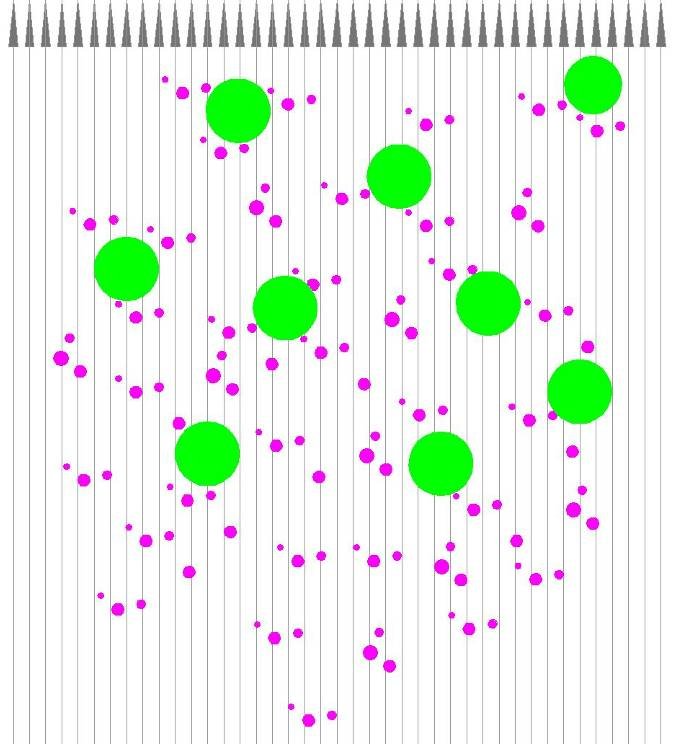

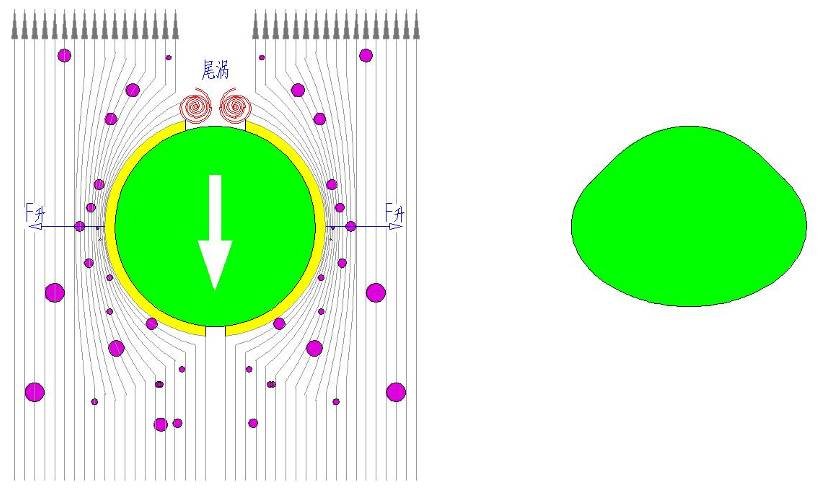

煤场高压喷雾降尘系统主要由 1）高压喷雾降尘主机。2）喷雾管道，喷嘴，接头配件。3）水质过滤系统。共3个单元组成

1) 高压喷雾降尘主机







名  目 产品配置

外观尺寸（CM） 主机尺寸：700*600*1090mm。

外    观：主机外壳整体采用钛钢机箱，水箱采用不锈钢加工，主机地脚可安装万向滚轮，滚轮自带刹车器 ，结构合理。

一）高压加湿器设备采用防水，防尘，防噪音处理设计。前后门都可独立卸下，方便维护。电路控制柜独立密封和水路管道隔开，避免受潮导致漏电。专业的减振密闭降噪技术设计、采用耐火性消声材料、隔声材料。主机采用独立的水箱结构，避免过滤器供水不足造成水泵缺水，高压水泵出水口安装有高压出水过滤，避免水箱的水质被二次污染。控制系统采用液晶智能控制，电器原件均采用德力西，欧姆龙产品，结合智能变频器，恒压供水。用户可任意设定喷雾时间段，每次喷雾时间的间隔，喷雾时间的长短。也可任意设定湿度上下限(有特殊要求可选用远程遥控等装置），动力系统采用静音电机，高压水泵采用博拓直连高压水泵确保设备可24小时连续工作，压力稳定，噪音小，寿命长。

 二）保护功能

电源缺相，过流，电机过载保护。

水箱缺水保护，防止水泵干运行。

管道压力过高泄压保护。

数量：1项

       总功率 输入功率：10KW

电    机 品牌：静音节能电机

电压：AC380V,频率：5-100hz

4级电机，卧式B3（0-1440转/分钟）

数量：1台

压力变送器 型号： M15

压力范围：0-160公斤。精度等级：±0.5﹪

数量：1个

高压柱塞泵

品牌：上海博拓

结构：曲轴，陶瓷高压柱塞泵

最大压力：150公斤

工作压力：60-70公斤

数量：1台

压力调节阀

自动调压。

功能说明：在设备的运行当中，始终保持恒定的压力。

关闭或打开车间内的支阀门无需从新调整压力。

数量：1个

二级过滤系统

数量：1套（3个过滤桶）

说明：水箱到高压水泵间安装1套过滤器，经过2次过滤过滤精度0.5微米。

四级过滤系统

控制系统 德力西  PLC控制器。

多个时间段设定

工作时间循环模式设定

控制器具有以下3种控制功能

1：手动控制，面板开关控制，打开为常开，关闭为常闭。

2：时间控制，用户任意设定好开机时间和关机时间。循环控制。

简单明了，操作方便。

3：可根据现场需求增加相应控制系统



传动方式 联轴器传动

说明：电机和水泵之间直连。

数量：1套

缺水保护装置 数量：1套

说明：防止水箱缺水而造成水泵损坏。

水位控制器 数量：1套

说明：控制高压主机水位。

电路控制柜 数量：1套

热过载，过流，过压保护。漏电保护。电机缺相保护等。

高压支阀门 数量：采用不锈钢高压球阀控制，工作压力：250公斤.

5.1.2）高压喷雾降尘主机参数

1）FH-30L型

序列 项  目                   内 容 简 介

1 主机功率 电机功率5.5kw

2 外观尺寸 长X 宽X高：700*600*1090mm。

3 主机外壳材质 水箱采用不锈钢加工，整体不锈钢

4 水箱容积 78升。

5 水箱材质 304不锈钢加工。

6 输入电压 AC380V ,50HZ .主机需安全接地。

7 水质要求 国标自来水，水压大于3公斤。进水量大于60升/分钟。

8 工作压力 保持恒定水压60-70公斤

10 输出流量 最大1200升/小时。

11 最大喷雾面积 最大360平方米。

12 可安装喷嘴数量 320个3号喷嘴。

13 喷嘴结构材质 陶瓷喷嘴，带滤芯。工作压力：60-80公斤。

14 喷嘴孔径 0.3毫米。

15 喷嘴流量 0.3L/min（工作压力为70公斤的条件下）。

16 雾化颗粒大小 5微米-20微米。

17 高压接头结构材质 黄铜电镀， 卡套结构，口径：9.52毫米。

18 管路结构材质 纳米高压管，

19 管路规格 外径9.52mm，壁厚1.5mm，最大工作压力150kg。

20 2级ABS过滤器 10英寸进水过滤，出水量：大于4吨/小时。

21 高压出水过滤 不锈钢材质，耐压350公斤，过滤精度0.1微米。
