分炉计量系统说明书

一、本系统原理

本分炉计量系统主要通过皮带秤仪表的计量结合现场接近开关和磁力开关的配合来实现对入炉煤的分别计量。具体实现是当皮带秤仪表累计量发生变化时,程序开始计量,经过一定时间到达各炉的延迟,再依据PLC传来的各个开关信号的状态来判断煤的流向,及状态持续时间来决定入煤量。

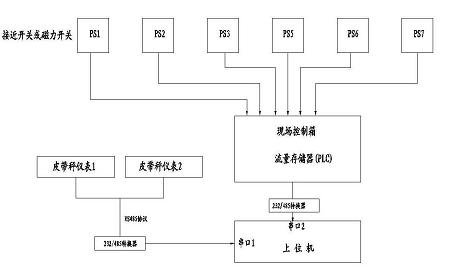

其中,PS1为8A皮带档板信号,PS2为119CX档板位置信号,PS3为119CX小车位置信号。
     PS5为8B皮带档板信号,PS6为219CX档板位置信号,PS7为219CX小车位置信号
皮带秤分炉计量系统
四、注意事项:
   1、不要随意修改工控机时钟,系统根据工控机的时钟来换班、保存数据、清各班、各仓累计,如果时钟变换,各项数据都会受到影响。
   2、同样不要在换班时退出程序,不要在上煤时退出程序,这样会丢掉数据,造成计量不准确。
   3、要注意工控机后面的485转换器的电源,因为没有电源485转换器无法正常工作,数据就无法采集。
   4、工控机各组成部分不要带电拔插,以防止造成工控机或其部件损坏。
   5、不要修改仪表的内部设置及通讯板跳线,否则会影响仪表通讯。
   6、每次操作过程完成后,都要把退出,使系统中只有主界面在运行。
   7、保证现场接线箱不间断供电。
   8、经常检查各接近开关是否接触良好,是否完好无损。
   9、确保转换器与计算机的通讯线缆要接在A53转换器的RS232接口上,不要错接在另一侧的RS422/485接口上。
